彩色多普勒超声诊断系统原理

彩色多普勒超声诊断系统的原理是基于超声波的成像和多普勒效应。

首先，系统通过超声探头向人体部位发送高频声波。这些声波会在组织和血液中发生反射和散射。当声波与组织或血液相互作用时，一部分声波会被反射回来，并由探头接收。

接收到的声波信号被转换为电信号，并经过处理后形成图像。传统超声成像技术使用的是回波强度来生成黑白图像，显示组织结构和器官形态。而在彩色多普勒超声诊断系统中，除了回波强度，还利用了多普勒效应。

多普勒效应是指当声波与运动物体相互作用时，声波频率会发生变化。在彩色多普勒超声诊断系统中，通过测量回波信号的频率变化，可以获取血流速度和方向的信息。

系统会将不同速度范围内的血流信号分配给不同的颜色，通常使用红、蓝两种颜色。例如，血流向探头移动时，其频率会增加，对应的颜色可能为红色；而血流远离探头时，频率会减小，对应的颜色可能为蓝色。

通过将彩色血流图像与传统超声图像叠加显示，医生可以直观地观察血流速度和方向，评估血管病变、心脏功能等。这种组合成像技术提供了更全面和详细的信息，帮助医生进行准确的诊断和治疗决策。

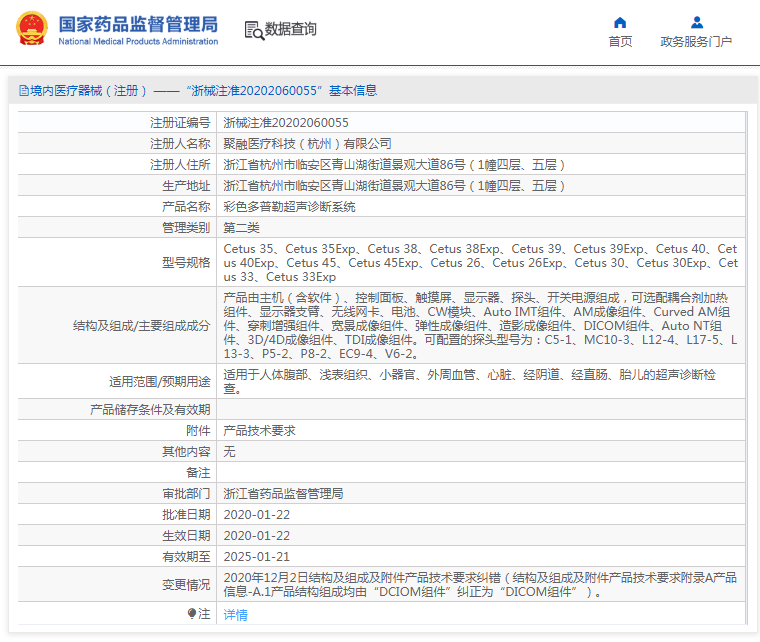

产品由主机（含软件）、控制面板、触摸屏、显示器、探头、开关电源组成，可选配耦合剂加热组件、显示器支臂、无线网卡、电池、CW模块、Auto IMT组件、AM成像组件、Curved AM组件、穿刺增强组件、宽景成像组件、弹性成像组件、造影成像组件、DICOM组件、Auto NT组件、3D/4D成像组件、TDI成像组件。可配置的探头型号为：C5-1、MC10-3、L12-4、L17-5、L13-3、P5-2、P8-2、EC9-4、V6-2。

适用范围/预期用途

适用于人体腹部、浅表组织、小器官、外周血管、心脏、经阴道、经直肠、胎儿的超声诊断检查。
